Изготавливаем на площадке в Шарье. Стоимость и срок — по заявке, с доставкой по России.
ЦН-15 х 1УП
во взрывоопасном исполнении с улиткой и пирамидадьным бункером.

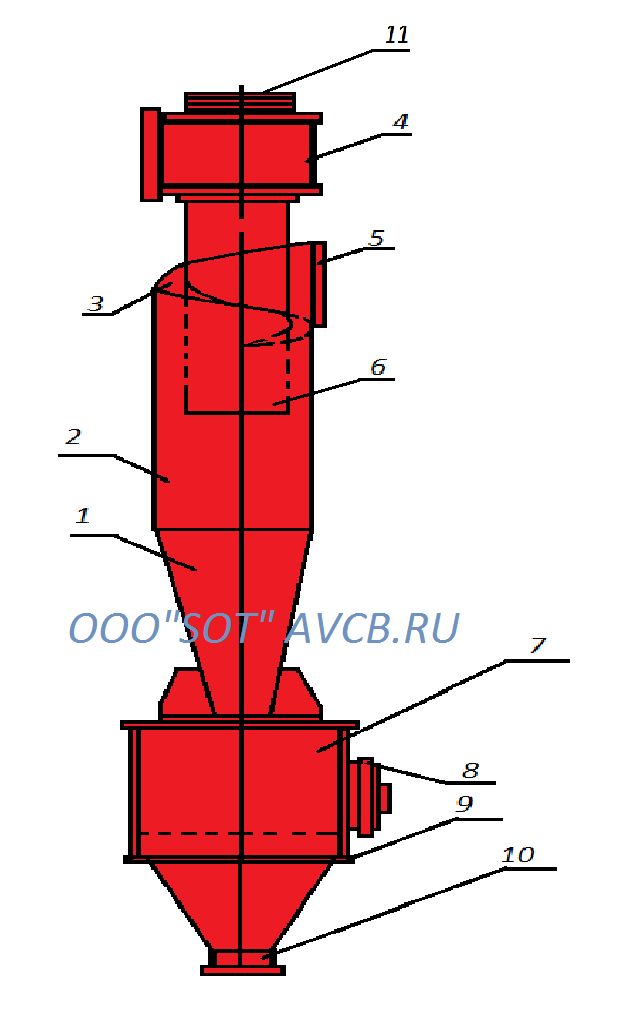

Общий вид:
1-Коническая часть циклона
2-Цилиндрическая часть циклона
3-Винтообразная крышка
4-Камера очищенного газа
5-Патрубок входа запыленного газа
6-Выхлопная труба
7-Бункер
8-Люк для обслуживания
9-Опорный пояс
10-Патрубок выхода пыли
11-Предохранительный клапан
Предназначены для улавливания пыли после систем сушки или размола топлива парогенераторов, сжигающих твердое топливо в в пылевидном растоянии. Так же могут быть использованы для улавливания пылей как циклоны общепромышленного типа.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, машиностроении, энергетике и т.д.
Циклоны применяются для работы с холодным, умереным и тропическим климатом в соответствии с ГОСТ 15150-69
Типоразмерный ряд диаметров одиночных циклонов:
1120-5000 мм.
Камера очищенного газа исполнена из из трубы с заглушкой сверху и боковой центральной врезкой для выхода очищенного газа. На заглушке установлены предохранительные клапаны.
Бункер имеет минимальные размеры во избежание накопления взрывоопвсной пыли.
Концентрация пыли в очищаемом газе, не более 1500 г/м³
Температура очищаемого газа при улавливании угольной пыли, не более 250 °С
Давление (разрежение), не более 40 кПа
Оптимальная скорость (принятая по аэродинамической характеристике) Vц=3.3 м/с; Vвх=19.9 м/с
Производительность циклона данной марки в зависимости од диаметра и скорости, возможна от 600 м³/ч до 20 000 м³/ч.
